ZASTOSOWANIE:

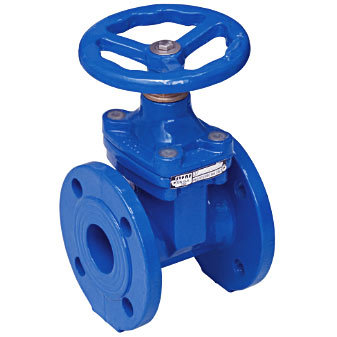

Kołnierzowe zasuwy płaskie z miękkim uszczelnieniem klina stosowane są najczęściej w instalacjach przemysłowych, jako zamknięcie główne dla urządzeń upustowych. Zasuwy klinowe powinny pracować wyłącznie w pozycji pełnego otwarcia lub całkowitego zamknięcia.

DOPUSZCZALNE MEDIUM:
 • zimna i gorąca woda
 • każdy płyn obojętny chemicznie

PARAMETRY:
 • średnica: DN80
 • ciśnienie: 16 bar
 • zakres temperatur: -10°C ~ +120°C
 • miękkie uszczelnienie klina EPDM
 • korpus żeliwny

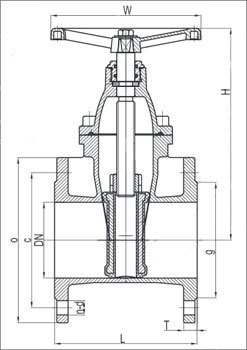

WYMIARY:
 • DN: 80
 • C (podziałowa): 160 mm
 • O: 200 mm
 • L: 180 mm
 • g: 133 mm
 • T: 19 mm
 • H: 251 mm
 • W: 200 mm
 • 8 otworów Ø19 mm
