►  karta katalogowa uchwytów nierdzewnych DUO

Zastosowanie:
 • w przemyśle spożywczym
 • w przemyśle chemicznym
 • w rafineriach i zakładach petrochemicznych
 • w przemyśle celulozowo-papierniczym
 • w przemyśle farmaceutycznym i lakierniczym
 • w przemyśle okrętowym
 • w środowiskach agresywnych chemicznie (baseny, stacje uzdatniania wody, tereny nadmorskie)

Wykonanie:
 • stal nierdzewna A2 w/g PN-EN ISO 3506 (w/g AISI 304)

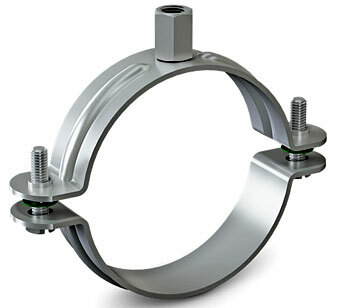

Uchwyt pojedynczy ze stali nierdzewnej A2 może być stosowany do montażu wszelkich rodzajów rur. Dla uzyskania jak najlepszych właściwości i estetyki uchwyty są dodatkowo pasywowane (powlekane przezroczystą ochronną powłoką z tlenku chromu). Zamknięcie uchwytu odbywa się przez obustronne dokręcenie śrub z gwintem metrycznym.
Zastosowanie materiału ze stali nierdzewnej zapewnia najwyższą trwałość i maksymalną ochronę przed korozją. Świetnie sobie radzi w warunkach atmosferycznych, jest dobrze spawalna oraz nie wchodzi w reakcję z produktami żywnościowymi.

Charakterystyka uchwytu 3/8" (DN10):
 • zakres średnic: D=15-17mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=58, A x g= 20 x 1,25

Charakterystyka uchwytu 1/2" (DN15):
 • zakres średnic: D=18-22mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=62, A x g= 20 x 1,25

Charakterystyka uchwytu 3/4" (DN20):
 • zakres średnic: D=23-27mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=66, A x g= 20 x 1,25

Charakterystyka uchwytu 1" (DN25):
 • zakres średnic: D=33-37mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=76, A x g= 20 x 1,25

Charakterystyka uchwytu 11/4" (DN32):
 • zakres średnic: D=39-44mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=83, A x g= 20 x 1,25

Charakterystyka uchwytu 11/2" (DN40):
 • zakres średnic: D=45-49mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=88, A x g= 20 x 1,25

Charakterystyka uchwytu 2" (DN50):
 • zakres średnic: D=60-65mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=105, A x g= 20 x 1,25

Charakterystyka uchwytu 2 1/2" (DN65):
 • zakres średnic: D=72-78mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=118, A x g= 20 x 1,5

Charakterystyka uchwytu 3" (DN80):
 • zakres średnic: D=85-91mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=132, A x g= 20 x 1,8

Charakterystyka uchwytu D=99-105mm:
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=146, A x g= 25 x 2,0

Charakterystyka uchwytu 4" (DN100):
 • zakres średnic: D=106-113mm
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=154, A x g= 25 x 2,0

Charakterystyka uchwytu D=158-167mm:
 • przyłącze: M1=M8/M10, M2=M6
 • wymiary: L=200, A x g= 25 x 2,5
